ABS濾板(模板)與可調式長柄濾頭現場澆筑制作工藝
1、為了實現整體澆筑,必須有不拆卸的成型板材(工藝上采用食品級ABS板)制作凹凸型模板,能可靠支撐整體澆筑工程的施工荷載(當施工荷載400kg/m2時,模板撓度變化<1.2mm),模板凸處帶頸套的圓孔是用以固定濾頭預埋件(濾座)。
2、在abs濾板模板安裝后鋼筋骨架采用φ10和φ12與池壁鋼筋聯接為一體。
3、整體澆筑混凝土要求一次性澆筑完畢并予震搗均勻、壓實,滿足C25強度,允許施工按土建一般要求1‰的水平誤差,其承載強度正向70KN/m2,反向60 KN/m2。
4、混凝土養護后,在濾頭預埋件(濾座)內插入可調節螺桿,其可調螺距為70mm,上下調節范圍≮50mm,調節濾桿預留為15mm以上余量,供濾池長期運行后可能出現土建構筑物不均勻沉降時可調節使用,調節精度(小調節量)為0.4mm。
5、濾池布水區進水,根據水面來調節濾桿的上端平面在同一水平高度,從而保證進水孔在同一水平線上。
6、采用防松動自鎖濾頭予以聯接濾座,由于整體澆筑濾板的模板是定型的,所以濾頭之間的距離和每平方米布置的濾頭數量也是固定的,而標準型濾頭的縫隙面積也統一,從而全池開孔比也是固定的。盡管以往無數成功的經驗已確定了以上這些數據(濾頭間距
橫向150cm,縱向200mm,標準型(QS-K-0.5)濾頭縫隙寬度0.5mm,面積6.12cm2,全池開孔比為2.0%)。但考慮到各設計者的設計經驗和不同特定的處理對象,所以備有不同縫隙面積的濾頭供選擇,以滿足不同開孔比的設計要求。并有B型模板,濾梁間距為1m。
7、有些有特殊要求的配水布氣系統,可以在濾池中直接鋪設按設計要求的平模板,下部架設可精確調節水平的支撐桿實現整體澆筑。
8、ABS濾板(模板),整體澆筑濾板,可調式長柄濾頭產品實物圖

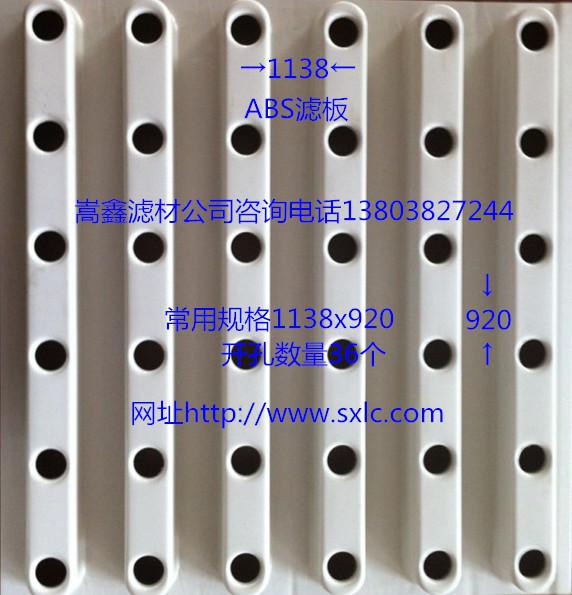

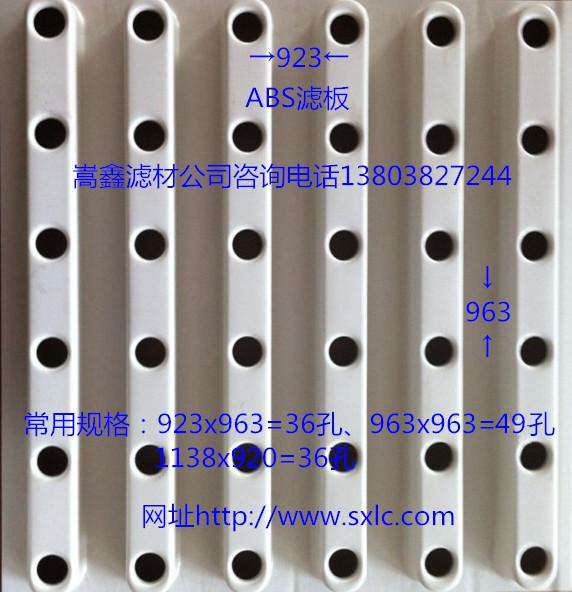

ABS濾板(模板)圖片

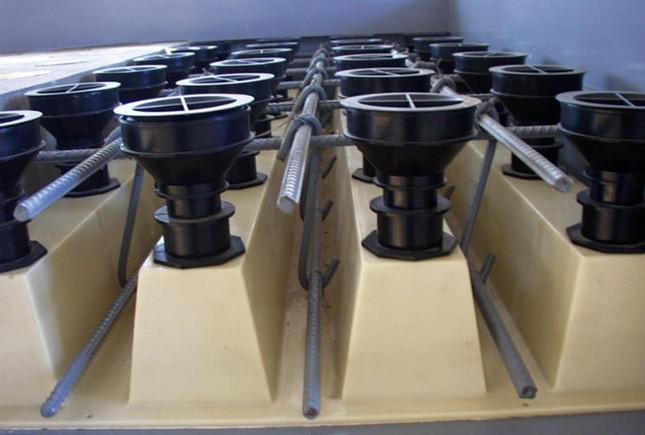

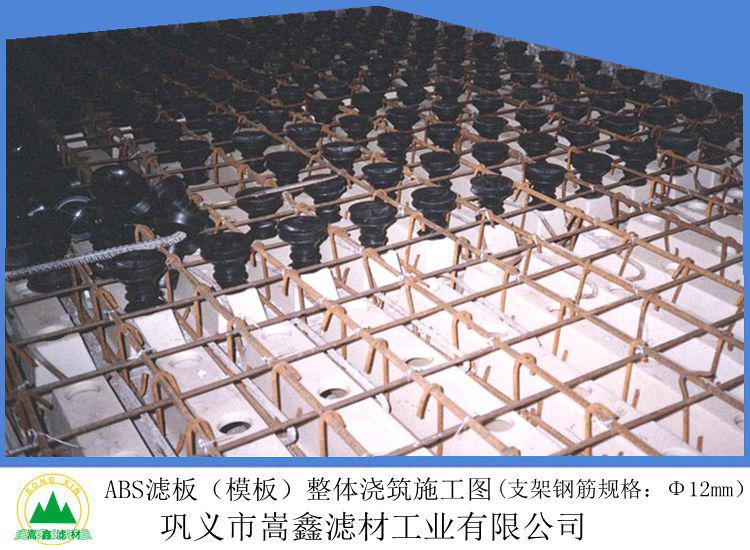

ABSL濾板整體澆筑濾板可調式濾頭套管現場安裝圖片1
ABS 整體澆筑濾板與可調式長柄濾頭套管固定圖片2
可調式長柄濾頭產品實物圖片
