濾頭濾板濾帽性能用途知識概述
過濾是水處理工藝中的一個重要環節。濾池濾水運行時,隨著濾料層截污量的增加,污泥滲透度加深,致使濾速下降,濾池水位就逐漸上升,濾后水濁度升高。為使濾池恢復正常運行、保證出水水質和水量,此時必須進行反沖洗--反沖洗的過程(點擊查看演示)是從濾板底部進水,沖擊濾板上的濾料層。
由于傳統濾池工藝陳舊,耗能耗水量大、反沖成本高、效果差,因而當今濾池設計已普通采用小阻力配水系統的濾頭、濾板氣水反沖洗或濾頭板單水反沖洗工藝。經全國多家大、中、小型水廠新建或改造后使用證明:濾頭、濾板配水系統具有結構簡便,工藝技術可靠、水頭損失小,能耗低,無死水區、不易堵塞積泥、施工管理方便等一系列優點。反沖水量僅為傳統濾池的1/2到1/3而且運行穩定,濾后水質水量明顯提高, 水廠效益和社會效益顯著。目前已在各類新建濾池以及傳統濾池改造的工程中廣泛推廣應用。 濾頭濾帽結構及用途:

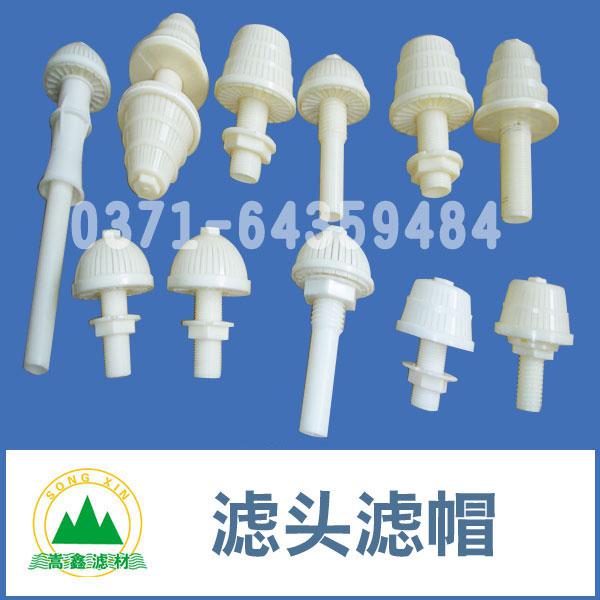

本濾頭可分為長柄濾頭(Ⅰ型)和短柄濾頭(Ⅱ型)兩種。濾頭材料采用進口ABS工程塑料制造,承壓強度高, 踩碰不碎,在濾頭結構中強化螺紋,增設橡膠墊圈,聯接牢固,永不脫落。濾頭帽底座設計增強底縫,使與濾板間無死水區,不積泥等優點。 濾頭濾帽材質及規格:
濾頭拉伸強度為21-28MPa,沖擊強度為27-49kg/cm,洛氏硬度為62-86,密封墊圈為無毒橡膠。
濾頭濾帽反沖洗工作原理:
濾頭的濾帽弧面上均勻開有精心加工的長條細縫,既能防止濾料的漏出,又能確保配氣和配水均勻。濾桿是一根塑料管頂端開有一個小孔,靠近底部有二條進氣條縫,壓縮空氣進入濾板下面的空間后,緩慢地形成空氣層,并逐漸變厚,空氣層下面的水不斷下降,直到水面降至濾桿下部的長條進氣條縫處時,這時空氣開始由條縫孔流入濾桿。當流進的空氣流量與經濾帽縫隙流流走的流量相等時,水面便停止下降,穩定在一定位置上,進入的空氣經濾桿上升通過濾帽的縫隙噴射到濾料層中去,由于多個濾頭的交叉噴射均勻分布,達到良好的反沖洗效果。 注:(一般視反沖洗水集污槽變清,即可停止反沖洗,以控制和減少反沖水不必要的損耗)。長柄濾頭應用于濾池氣水反沖洗配水系統;短柄濾頭應用于濾池單水反沖洗和重力式、壓力式濾罐及離子交換濾床等配水過濾系統。濾頭既可適用于生活飲用水處理,也可適用于飲料、印染、游泳池等各種工業用水處,同樣可以應用于工業廢水,生活污水處理中。
濾頭濾板用途:
凈水廠濾池心臟設備,污水廠生曝池也可應用 混凝土澆筑濾板是曝氣生物濾池的重要部件。它起著固定濾頭、承載生物濾料、間隔配水配氣室和反應池的作用。濾板的承載能力、濾頭分布的均勻程度、濾板的密封性能和濾頭布水布氣的科學性是濾板質量的四大要素,直接影響到整個曝氣生物濾池的正常運行和水處理效果及運行成本。 產品簡介:濾頭濾板:凈水廠濾池心臟設備,污水廠生曝池也可應用。
濾頭材質為ABS,濾板材質為混凝土。混凝土澆筑濾板尺寸可定制,一般單塊在1.2平方米。濾板制作安裝的成敗直接關系氣水反沖洗工藝的成敗。因為與傳統的單獨水沖洗工藝相比,氣水反沖洗工藝增了氣反沖,它要求單個池濾板面水平誤差不大于 ±2mm , 各格濾池的標高誤差不大于±5mm , 只有這樣才不至于產生反沖不均勻導致污泥結團, 影響水質和處理效果。
濾板技術要求:
混凝土澆筑濾板水平安裝精度要求較高,其重要基礎是涉及濾梁的整池平整度及預埋鉚固濾板用的不銹鋼件定位準確性,因此,濾梁找平要求水平線,必須要有配置高標準的金屬模具和熟練的制作技術,才能確保濾梁的平整度,平面找平后,再安裝濾板。
1.按設計圖紙要求進行施工,單個池板面水平誤差大于 ±2mm ,各格濾池的標高誤差不大于±5mm ;
2.濾板接縫要求不漏氣,不漏水,能承受沖洗的壓力;
3.濾板鋪放前,用水準儀檢測支承梁面標高值誤差小于 ±2mm ;
4.濾板接縫用903 聚合物水泥砂漿進行嵌壓和填實,嵌縫在潮濕環境中養護三天,七天后投入使用;
5.施工中應注意砂漿不能漏入池內或封著濾頭,安裝后,要清理干凈濾板面砂漿。
濾板安裝與檢查 :
用水準儀檢測水平,加堵頭放水檢測來密性。混凝土澆筑濾板是水處理工藝中關鍵裝置,在濾池中起到承載濾料層過濾和反沖洗配水(氣)的雙重作用。濾板質量的優劣(特別是濾板的平整度和精度)直接關系到水廠、污水廠的濾后水質、水量及運行的長期效益。 傳統的濾池配水系統過濾和反沖洗時阻力大,配水不均勻、死水區多、濾料易板結、積泥,同時由于局部沖洗強度造成承托層松動,出現漏砂等不良后果。
預制濾板的詳細介紹 ;
預制濾板預制濾板能緊密連接濾池,密封后與濾池主體結構連為一體,具有不變形、承載強度高、抗曲線性能好、施工方便、快捷等特點。預制濾板采用立式鋼模澆制,水灰比,砂石配方學,嚴格執行有關標準,按設計要求計算開孔比,并配雙層雙向優質螺紋鋼筋。 采用高標號水泥,標準砂石,經機械攪拌,搗實澆制而成。 每平方米濾板雙面平整誤差±2mm,濾池中安裝可達到整池誤差≤5mm的高精度,且四邊整齊、無翹缺,完全滿足濾池設計技術規范要求。
濾板規格尺寸型號尺寸 濾板開孔數量 濾頭用量及適用范圍
QS-1980X980X100mm 36 36只適用生物 污水處理
QS-2980X980X100mm 56 56只適用凈水處理
QS-3980X980X100mm 64 64只適用凈水處理
