ABS濾板常用規格尺寸,ABS整體澆筑濾板濾梁與濾板濾頭設計

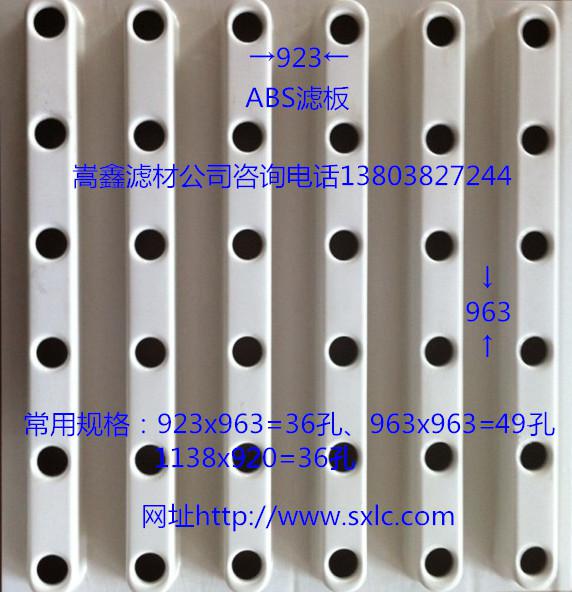

ABS濾板常用規格尺寸
1、模板A型長×寬×高(1138mm×620mm×100mm),厚度5mm;濾頭預埋座孔數24個/塊。相當于33.3只/㎡(縱向間距200mm,橫向間距150mm),濾梁間距1200mm,全池開孔比為2.0%。
2、模板B型長×寬×高(963mm×450mm×80mm),厚度5mm;濾頭預埋座孔數18個/塊。相當于40只/㎡,(縱向間距165mm,橫向間距150mm),選Ⅱ型濾帽,濾梁間距1000mm,全池開孔比為2.0%。濾板厚度200mm、180mm。
3、模板C型常用規格;長×寬×高(980mm×980mm×100mm),厚度100mm;濾頭預埋座孔數36個/塊適用于生物濾池,濾頭預埋座孔數56個/塊適用于凈水濾池,濾頭預埋座孔數64個/塊適用于凈水濾池。
ABS整體澆筑濾板濾池濾梁與濾板設計
濾梁
應按沖洗水布水流向布置。
濾梁寬度一般為150mm,濾梁中心距A型為1200mm,采用B型模板則濾梁中心距為1000mm,濾梁高度氣水反沖形式宜為900mm,單水反沖形式通常不應小于400mm。
新建或擴建濾池必須按模板尺寸模數確定長、寬尺寸。
改建濾池根據濾池平面尺寸和模板尺寸模板數量布置濾梁,濾梁寬度可為140-180mm,以盡量減少模板切割。
由于模板統一,因此對于新設計濾池而言,可以按模板尺寸模板數量確定長、寬尺寸。長度宜為模板長與支撐梁(通常控制寬度為150mm)的倍數,采用A型模板為1.2m倍數。采用B型模板則為1m的倍數。寬度宜為模板寬的倍數,一般A型模板應為0.6m的倍數。B型模板應為0.45m的倍數。
濾池與濾梁平行的池壁上須設邊梁以支撐模板,寬度一般為75mm,與濾梁垂直的池壁上亦應設邊梁以防止混凝土澆筑時漏漿,寬度一般不應小于40mm,邊梁結構為素混凝土。
