斜管,斜管支架安裝技術要求
斜管安裝于沉淀池。由斜管和支架兩部分組成,其配套零配件應滿足無毒、防腐、強度等要求。工作在水池水中,設備應能在水中連續工作。在高溫天氣下,也可能長時間暴露在空氣中所以對斜管和支架提出以下技術要求;

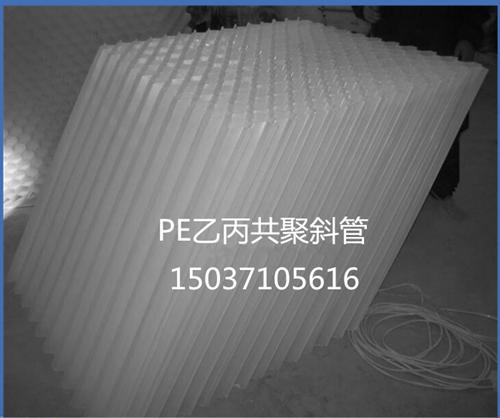

(1)斜管
斜管形狀為蜂窩狀,單管切面為正六角形,斜管直徑Φ35、50、80mm,斜管壁厚≥0.5mm,安裝傾角60°,斜長為1000mm;
外觀
塑料斜管表面光滑,無裂縫、氣泡、無明顯色差、雜質、無明顯凹凸點。
斜管過水?dāng)嗝鎯?nèi)切圓直徑:30(25)±2.0
斜管長度:1000±10
斜管塊體寬度:500±10
傾斜角度°:60±2
單組斜管管口水平面承壓強度:
承壓后斜管總脫焊點不應多于5 處,同一焊接線上脫焊點不應多于2處。
單組斜管耐沖擊強度:沖擊后斜管的焊接點或粘結處的脫焊數或開裂數不應多于2處。
單組斜管側面承壓變形率(%):≤1
材料拉伸強度(Mpa):≥25、斜管外觀顏色應為白色、無毒、無味;
縱向、橫向拉伸強度均不得小于25Mpa。單組斜管管口水平面承壓強度不得小于 1.4Kpa;材料安裝通水驗收后正常使用年限8年以上。
要求口面平整,角度準確,斜管斷面為蜂窩狀正六邊形,單根斜管內外表面光滑, 無裂紋、氣泡、無明顯色差、雜質、無明顯凹凸點,且無毒、無害、抗紫外線性能好、不易老化,使用安裝方便,同時還應具備機械強度高,壁厚均勻等特點。
產品執行標準:《CJ/T83供水用斜管》,適用于飲用水處理。
產品標志、包裝、運輸、儲存執行 CJ/T83 標準。
在運輸過程中,不得使產品遭受扔摔、沖擊、重壓或劃傷。
產品應儲存在清潔平整的庫房或場地內,應避免陽光曝曬、雨淋,不得靠近火源 或高溫物體,不得靠近有毒、有害物體。
2)斜管材質
聚丙烯或乙丙共聚材料,密度1.02g/cm3。

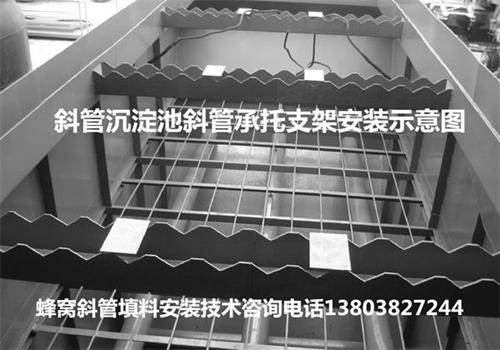

(3)斜管支架
斜管支架材質一般應采用碳鋼或不銹鋼組合焊接。
