可調式長柄濾頭技術參數
可調式長柄濾頭由濾帽、濾桿、預埋座三部分組成。通過旋轉濾桿的上下調整,使安裝在濾板上的所有濾頭進氣孔保持在同一水平高度。可調式濾頭的預埋座緊固在整體澆筑模板上的結構形式,在不改變濾池工藝和結構前提下,可便捷地上下調整濾桿的螺紋上口的水平高度,達到布氣配水均勻的效果。

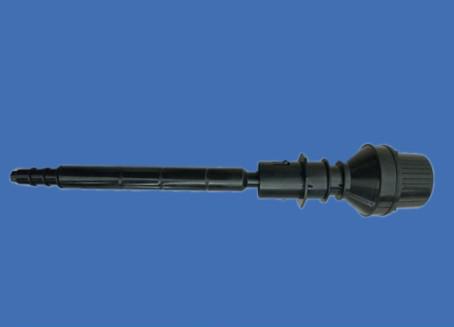

可調式長柄濾頭一般由濾帽、濾桿、預埋座等組成,如圖:
可調式濾頭尺寸和濾帽縫隙寬度及縫隙面積:
型號 |
濾帽縫隙寬度(mm) |
縫隙長度(mm) |
縫隙面積(m2) |
濾桿 |
預埋座 |
||
長度 |
內徑 |
長度 |
外徑 |
||||
QSK-I |
0.5±0.05 |
34±1.0 |
612 |
380±2 |
25±0.5 |
150±1.5 |
47-2 |
QSK-II |
0.4±0.05 |
34±1.0 |
490 |
380±2 |
25±0.5 |
150±1.5 |
47-2 |
QSK-III |
0.3±0.05 |
34±1.0 |
367 |
380±2 |
25±0.5 |
150±1.5 |
47-2 |
1、濾頭表面應光滑、無開裂、縮痕、氣泡、溢邊等缺陷。
2、縫隙必須無殘缺、溢邊、堵塞等缺陷。
3、濾桿在預埋座內可調節范圍宜為0~50mm。
4、QSK-Ⅰ、QSK-Ⅱ和 QSK-Ⅲ型濾頭預埋座尺寸宜符合下表要求。
QSK-Ⅰ、QSK-Ⅱ和QSK-Ⅲ型濾頭預埋座尺寸(mm)
模 板 尺 寸 |
濾頭預埋孔座 |
|||||
模板類型 |
長度 |
寬度 |
高度 |
厚度 |
孔徑 |
孔距 |
A型 |
1138±2 |
617±1 |
100±1 |
5±0.5 |
47.0+0.3+0.0 |
200(縱)±1 |
150(橫)±1 |
||||||
B型 |
963±2 |
467±1 |
80±1 |
5±0.5 |
47.0+0.3+0.0 |
165(縱)±1 |
150(橫)±1 |
||||||
C型 |
946±2 |
964±1 |
40±1 |
4±0.5 |
47.0+0.3+0.2 |
135(縱)±1 |
135(橫)±1 |
注:孔距尺寸為標準尺寸,必要時可根據濾池設計要求,采用特殊模板確定。
ABS濾板施工程序:
池體實測→模板取樣→模板安裝→鋼筋綁扎→預埋座安裝→清理→檢查→搭設操作平臺→混凝土澆搗→初凝→旋松預埋座施工蓋→養護→打開預埋座施工蓋→布水區進水至預埋座內螺紋平面→置入帶調節螺紋的濾桿調 試水平→固定鎖緊圈→檢查→安裝自鎖濾帽。
