重慶斜管填料工作原理,斜管沉淀池特點,斜管設計參數
作者來源:gysxlc 發布時間: 2018/7/10 9:42:55 標簽:斜管 斜管填料 斜管沉淀池
導讀:蜂窩斜管沉淀池可用于原水凈化沉淀也可用于污水混凝沉淀去除SS,或者用于中水回用,膜濃水等工藝的軟化澄清.

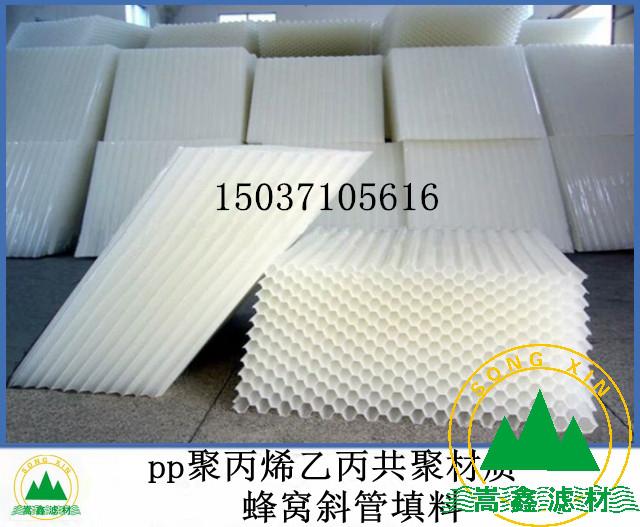

斜管填料主要用于各沉淀和除砂作用,是近十年來給排水工程中采用最廣泛而且成熟的一項水處理裝置。斜管填料適用范圍廣、處理效率高、占地面積小等優點,適用于進水口除砂,一般工業和生活給水沉淀、污水沉淀、隔油以及尾礦濃縮處理。既適用于新建工程,又適用于現在舊池的改造,均能取得理想使用效果。蜂窩斜管沉淀池可用于原水凈化沉淀也可用于污水混凝沉淀去除SS,或者用于中水回用,膜濃水等工藝的軟化澄清。

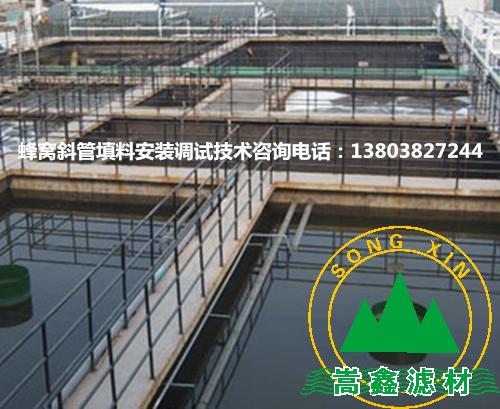

蜂窩斜管沉淀池工作原理:
原水投加混凝劑,在混合池內,通過攪拌器的攪拌作用,保證一定的速度梯度,使混凝劑與原水快速混合。高效斜管沉淀池分為絮凝與沉淀兩個部分,在絮凝池,投加絮凝劑,池內的渦輪攪拌機可實現多倍循環率的攪拌,對水中懸浮固體進行剪切,重新形成大的易于沉降的絮凝體。沉淀池由隔板分為預沉區及斜管沉淀區,在預沉區中,易于沉淀的絮體快速沉降,未來得及沉淀以及不易沉淀的微小絮體被斜管捕獲,最終高質量的出水通過池頂集水槽收集排出。
蜂窩斜管沉淀池的特點:
1、處理效率高、占地面積小、經濟效益顯著;
2、處理水質優、社會效益好;
3、抗沖擊能力強、適用水質廣泛;
4、設備少、運行維護方便。
蜂窩斜管沉淀池設計參數:
1、蜂窩斜管之間間距一般不小于50mm,斜管填料長一般在1.0-1.2m左右;
2、斜板的上層應有0.5-1.0m的水深,底部緩沖層高度為1.0m。斜板(管)下為廢水分布區,一般高度不小于0.5m,布水區下部為污泥區;
3、池出水一般采用多排孔管集水,孔眼應在水面以下2cm處,防止漂浮物被帶走;
4、廢水在斜管內流速視不同廢水而定,如處理生活污水,流速為0.5-0.7mm/s。
5、蜂窩斜管與水平面呈60°角,斜板凈距(或斜管孔徑)一般為80~100mm。 異向流斜板(管)沉淀池的設計計算式可由如下分析求的。假定有一個異向流沉淀單元,傾斜角為a,長度為l,斷面高度為d,寬度為w,單元內平均水流速度v,所去除顆粒的沉速為u0。
