BAS整體現澆濾板與可調式長柄濾頭制作方法
作者來源:gysxlc 發布時間: 2019/1/8 16:09:25 標簽:預制濾板 現澆整體濾板 可調式長柄濾頭
導讀:水廠濾池氣、水反沖洗濾池常用的濾板有預制濾板和現澆濾板兩種;濾頭分為固定式和可調式兩種。固定式適應于預制濾板;可調式長柄濾頭特別適應于現澆濾板,也適應于預制濾板。
BAS整體現澆濾板與可調式濾頭制作方法
水過濾是作為自來水廠、污水處理廠的一個關鍵環節,對整個系統處理效果起最終的把關作用,其運行工況直接影響水廠產品水的質量。而濾池過濾能力的再生,又是濾池穩定高效運行的關鍵。為提高濾池濾層截污能力的恢復效果,隨著技術的進步近年水廠新建、改建濾池多采用先氣體洗,再氣、水聯合洗,最后水洗的氣、水反沖洗方式,取得了較為滿意的效果。而濾池的氣、水反沖洗最為關鍵的是控制各濾頭之間反沖洗進氣、進水量均勻一致。為此《給排水設計手冊》第三冊城鎮給水中規定“預制板安裝時,每塊板的水平誤差應小于1mm,整個池內板面的水平誤差不得大于3mm。”以確保各個濾頭進氣孔、進氣條形縫基本分別處于各同一水平高度。
水廠濾池氣、水反沖洗濾池常用的濾板有預制濾板和現澆整體濾板兩種;濾頭分為固定式和可調式兩種。固定式適應于預制濾板;可調式長柄濾頭特別適應于現澆濾板,也適應于預制濾板。

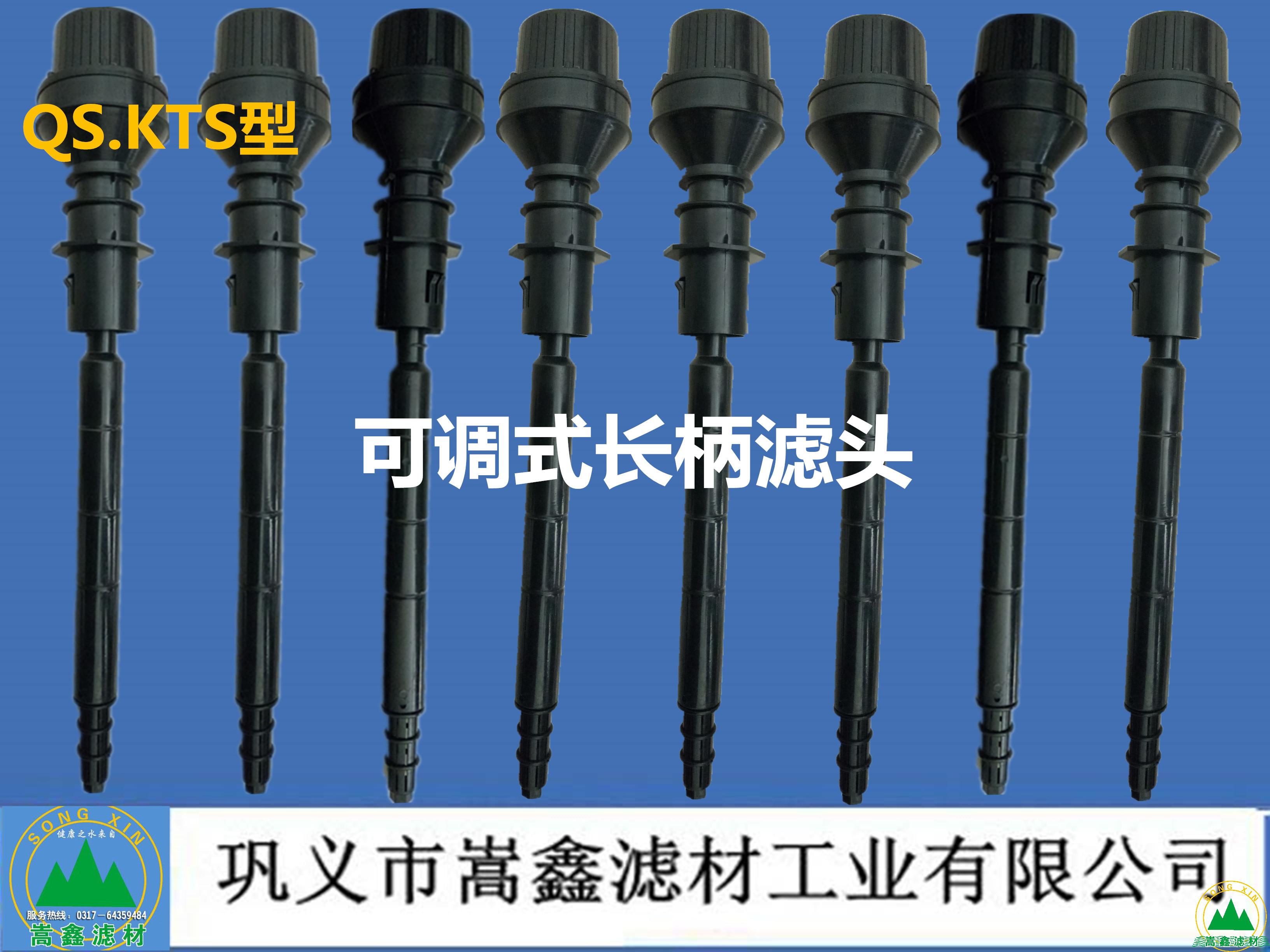

可調式長柄濾頭由預埋件,擰在預埋件頂部的可調型濾帽,裝在預埋件內部的濾桿組成。濾桿的上部有兩個或兩個以上調節件, 預埋件的下部有兩組或兩組以上的鋸齒形倒鉤。該可調濾頭由于存在濾座與模板之間配合不緊密的問題,一定程度上加大了現澆鋼筋混凝土濾板的水平誤差范圍;而濾桿的緊固性不佳又可能對氣、水反沖洗濾池的長期運行效果產生不利影響。
該現澆濾板可調式長柄濾頭構思巧妙,結構簡單,濾桿的緊固性好、濾座與模板之間配合緊密。為實現上述目的,本實用新型解決其技術問題所采用的技術方案是現澆濾板可調式長柄濾頭,包括濾帽、濾座、濾桿和模板,所述濾帽與濾座連接固定;所述濾座分別與濾桿和模板螺紋連接固定;所述濾桿和模板上設置有螺紋連接以及相匹配的卡作為優選方式,所述濾座上設置有與濾桿的卡條相匹配的卡條。作為優選方式,所述濾座和模板上還設置有相匹配的止回卡齒。作為優選方式,所述濾座和濾帽上還設置有豎向相匹配的止回卡齒。可調式濾頭濾桿與濾座或模板之間采用螺紋連接,并設置有相匹配的卡條。轉動濾桿調節濾桿在濾座中相對高低位置,通過設置在濾桿上的卡條與濾座或模板上的卡條之間的過盈配合,達到相對固定、防止震動時螺紋連接松動的目的。
