短柄濾頭與長柄濾頭在實際運用中的區別
作者來源:gysxlc 發布時間: 2018/6/17 11:49:46 標簽:濾頭 短柄濾頭 長柄濾頭
導讀:重力式無閥濾池采用的是短柄濾頭,是一種高速水流反沖方式.該方式利用流速較大的反向水流沖洗濾料層.氣水反沖濾池是采用的是ABS長柄濾頭,是同時用氣和水反沖洗的方法,利用上升空氣氣泡的振動有效的將附著于濾料上的表…
過濾是水通過濾料層截留水中雜質和一部分細菌.使水的濁度達到飲用水衛生標準的工藝過程,是給水處理工藝的最后一進工序.它占有至關重要的地位.不管是哪種形式的快濾池,其過濾原理相同.僅僅是濾池構造、控制原理、進出水管系統和濾頭反沖洗均有各自的特點.

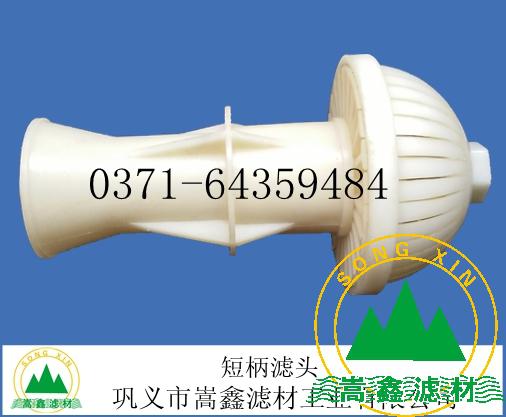

采用短柄濾頭的重力式無閥濾池的特點:
1.進水、出水、反沖洗及排水都不用閥門.運行完全自動化;
2.濾池出水水位高于濾層,始終保持正水頭過濾,不會產生負水頭現象;
3.將清水池建于地面上,有利于二級泵站水泵啟動;
4.變水頭等速過濾,出水均勻,過濾水質穩定;
5.低水頭反沖洗,采用小阻力或中阻力配水系統;
6.沖洗水箱建于濾池頂上,再加上虹吸管的高度.使池體總高度增大.相應增加前處理構筑物的高度。
7.濾池全部封閉,檢修不便。
采用短柄濾頭氣水反沖洗的濾池具有連接管線短、占地少等特點;同時具有過濾周期長,出水水質好(出水濁度<1NTU),沖洗水量少,能耗降低,成本低等優點。
重力式無閥濾池的構造
1.重力式無閥濾池主要由進水分配槽,進水管,虹吸上升管,頂蓋,擋板,濾料層,承托層,ABS長柄濾頭,ABS短柄濾頭,配水系統,連通渠,沖洗水箱,出水管,虹吸輔助管,抽氣管,虹吸下降管,排水水封井,虹吸破壞管組成,有兩個進水分配箱,每個由6格進水分配槽組成。

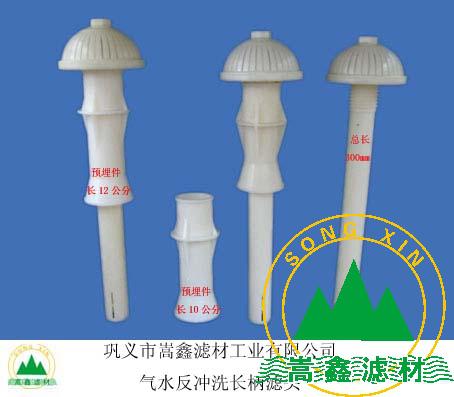

2.采用長柄濾頭的氣水反沖洗濾池主要由進水配水,過濾,反沖洗系統,控制系統四部分組成
a.進水配水
進水配水有進水廊道,配水渠,配水閘門組成。
b.過濾
過濾系統由濾料層,承托層,ABS長柄濾頭,配水系統組成。
c.采用長柄濾頭的反沖洗系統由水沖洗,氣沖洗系統組成,水反沖洗由兩臺蝸殼水泵供應反沖洗用水,水泵將清水池的清水送入濾池進行反沖洗。水泵一用一備。氣沖洗系統由兩臺羅茨鼓風機提供空氣,鼓風機一用一備。
d.控制系統
控制系統由水頭損失儀,水位計,濁度儀,PLC等儀器儀表及計算機組成。
采用長柄濾頭氣水反沖洗的控制原理
采用長柄濾頭氣水反沖洗的控制原理是由過濾周期,沖洗時間和恒水位過濾來控制的。
1.過濾周期
從上一次反沖洗過程結束后進入新的過濾狀態開始,到下次反沖洗開始的時間段稱為過濾周期。
2.沖洗時間
從開始反沖洗到反沖過程結束的這一段時間,它包括氣沖時間,氣水混合反沖洗時間,水沖時間。
3.恒水位過濾
在采用長柄濾頭氣水反沖洗濾池的控制中,設定一個運行水位(即恒水位設定值),PLC通過實際檢測到的水位值與設定水位比較,然后通過調節閥門的開度,使濾池水位保持在設定的±2mm范圍以內,這一控制過程我們稱為恒水位過濾。
兩種濾池反沖洗的方式
反沖洗方式有高速水流反沖,氣水反沖和表面助沖加高速水流反沖三種方式:
(1)重力式無閥濾池采用的是短柄濾頭,是一種高速水流反沖方式。該方式利用流速較大的反向水流沖洗濾料層.使整個濾層達到流態化狀態.且具有一定的膨脹度,其沖洗效果取決于沖洗強度,該法雖然設備簡單、操作方便,但其沖洗耗水量大,沖洗結束后.濾料上細下粗自然分層.這種分層濾層含污能力較差.
(2)氣水反沖濾池是采用的是ABS長柄濾頭,是同時用氣和水反沖洗的方法,利用上升空氣氣泡的振動有效的將附著于濾料上的表面污物擦洗下來使之懸浮于水中.然后再用高速水流反沖.把污物排除池外.該法鼓入的空氣氣泡能有效地使灘料表面污物破碎、脫落,故在提高沖洗效果的同時.還可以節省沖洗水量,同時沖洗時濾層不膨脹或僅有輕微膨脹,因此沖洗結束后,濾層不產生或不明顯產生濾料上細下粗的分層現象,即保持原來均質濾料的濾層結構,濾層含污能力較強。但與此同時,氣水反沖洗增加了相應氣沖設備(如鼓風機、空壓機和儲氣罐),池子結構及沖洗操作也較復雜。反沖洗過程包括氣沖、氣水泥合沖、水沖。
綜上所述,采用短柄濾頭的重力式無閥濾池和采用長柄濾頭的氣水反沖洗濾池均有各自的優點和缺點。總而言之,以過濾工藝為水處理工藝的心臟,濾料為濾池的核心,保持濾層結構,提高濾層含污能力為濾池設計工藝的關鍵。合理選擇濾池反沖洗方式,提高濾后出水水質,才能為我們的生產和生活帶來更多便利。
