濾板,ABSl整體現澆濾板,可調式長柄濾頭結構及工作原理
作者來源:gysxlc 發布時間: 2019/2/25 10:12:38 標簽:濾板 ABS濾板 整體現澆濾板 可調式長柄濾頭
導讀:濾板,ABS整體現澆濾板,可調式長柄濾頭結構及工作原理
濾板,ABS整體現澆濾板,可調式長柄濾頭結構及工作原理

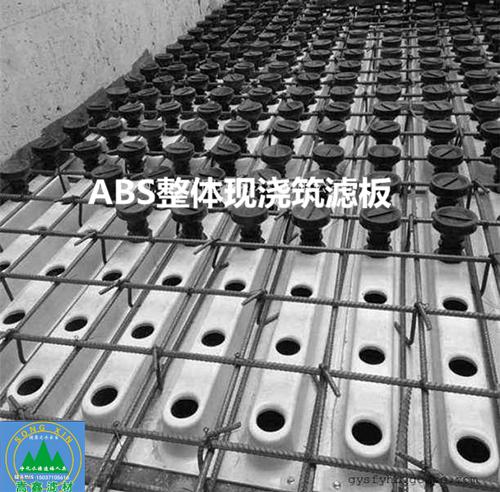

ABS整體現澆濾板、可調式長柄濾頭構思巧妙,結構簡單,濾桿的緊固性好、濾座與模板之間配合緊密。為實現上述目的,本實用新型解決其技術問題所采用的技術方案是現澆濾板可調式長柄濾頭,包括濾帽、濾座、濾桿和ABS濾板模板,所述濾帽與濾座連接固定;所述濾座分別與濾桿和模板螺紋連接固定;所述濾桿和模板上設置有螺紋連接以及相匹配的卡作為優選方式,所述濾座上設置有與濾桿的卡條相匹配的卡條。作為優選方式,所述濾座和模板上還設置有相匹配的止回卡齒。作為優選方式,所述濾座和濾帽上還設置有豎向相匹配的止回卡齒。
可調式長柄濾頭濾桿與濾座或模板之間采用螺紋連接,并設置有相匹配的卡條。轉動濾桿調節濾桿在濾座中相對高低位置,通過設置在濾桿上的卡條與濾座或模板上的卡條之間的過盈配合,達到相對固定、防止震動時螺紋連接松動的目的。
