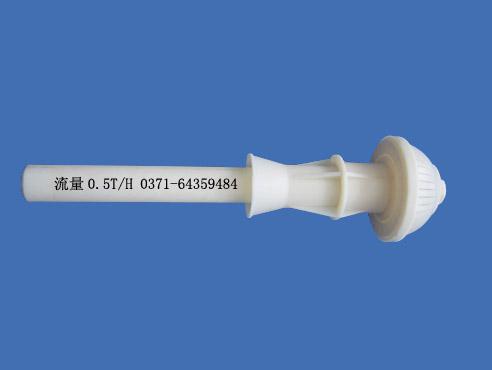

QS-1型長柄濾頭的構造
長柄濾頭是有濾帽、濾柄及頂埋件組成。濾帽上有許多俠縫構成氣水混合通道.濾桿頂部與濾帽連成一體,中、上部有一至三個進氣水小孔,靠近低部設有二到三個進氣水狹縫,末端孔口可進水,因氣水反沖洗使用的濾頭濾柄較長(一般)≥150 mm).此種濾頭又稱長柄濾頭。氣水反沖洗時,氣水可同時從濾柄上小孔和狹縫進入,由濾帽上狹縫冒出。濾頭具體構造因型號而異。
QS-1型L290長柄濾頭為例:進氣孔為三個.每個直徑2mm、總面積9.4mm2、位置分別在離頂端5mm、30mm和107mm處:進氣縫兩條,每條長13mm.寬2mm、兩條縫之的隙為2mm,進氣總面積52mm2,上而的進氣縫上口位置離最下邊一個進氣孔125mm,離漣柄末端30mm、濾柄外徑為25mm、內徑為20mm、底端孔管積為201mm2:濾帽共有40條狹縫、縫隙寬度0.25mm、總面積250mm2。

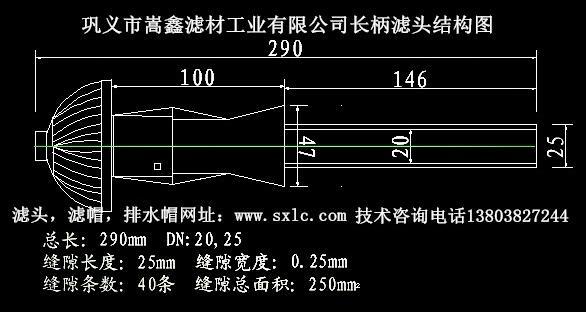

QS-1型長柄濾頭構造如圖所示:
