可調式長柄濾頭安裝

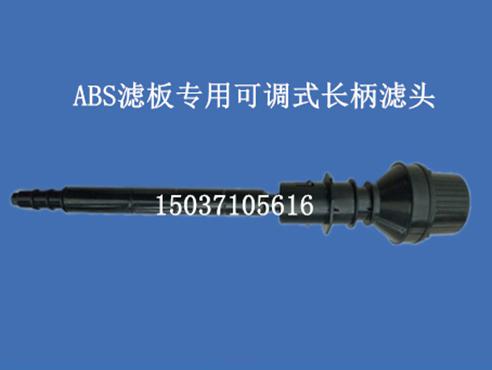

可調式長柄濾頭由濾帽、濾桿、預埋件、墊片、固定螺母及施工蓋防堵塞堵頭組成。濾帽近似圓柱形,上端直徑略大于下端直徑,濾帽傾角95°。
濾帽上設有36條狹長縫隙,縫隙分部均勻。縫隙寬度0.4±0.05mm,長度24±0.05mm。每個濾頭開孔面積345.6mm2。濾頭開孔比1.84%。
濾桿內徑17±0.5mm,帶有外絲扣。濾桿上端設有一個圓形的進氣孔,孔徑2±0.05mm;下端設有一個狹長的進氣孔,孔長度65±0.05mm,寬度1.5±0.05mm。
固定環高度80mm,帶有內絲扣,內徑與濾桿外徑匹配。
每個固定環帶有一個蓋子,用于防止混凝土和雜物的進入。
墊片做為濾桿與固定環之間的連接墊片。
可調式長柄濾頭安裝方法

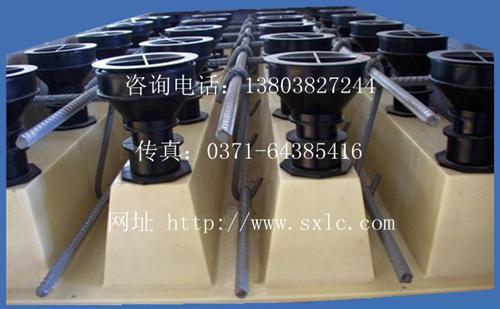

濾帽套在濾桿上,濾桿頂蓋嵌在濾帽的上端。固定環插在第一層預制板內的錐形預埋件上,被預埋在第二層現澆板內。
濾頭通過濾桿上絲扣安裝在固定濾桿上,濾桿和固定環之間安裝墊片。
單池內濾頭中心偏差不大于±1.5mm。所有濾池內濾頭中心偏差不大于±5mm
可調式長柄濾頭材質要求:
濾帽、濾桿、固定螺母、施工蓋材質均為ABS 樹脂或聚乙烯熱熔注塑而成。在正確的運輸安裝過程中基本不易破碎。
