ABS長柄濾頭與濾板的關系密不可分
作者來源:gysxlc 發布時間: 2018/7/5 9:00:43 標簽:濾頭 長柄濾頭
導讀:對濾板要求平整,實際上是為了長柄濾頭的平整.
濾池反沖洗方式主要有:水反沖洗,氣水混合反沖洗和水反沖洗同時附以表面沖洗三種。由于氣水混合使濾料在反沖洗過程中碰撞作用加強.提高了水流的剪切力,消除了濾層中結成的泥球.大大地提高了反沖洗效果.并節約了反沖洗水量;特別是使用長柄濾頭進行配水配氣.效果更加顯著.所以氣水反沖洗技術在我國應用發展的很快,但由于其對施工和操作要求很嚴.也出現了諸如脈沖,氣沖不均勻,跑砂等一些問題。
長柄濾頭氣水反沖洗原理

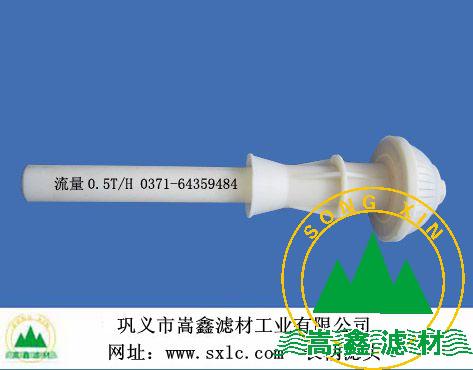

1.長柄濾頭的構造
長柄濾頭是由濾帽,濾柄及預埋件組成。濾帽上有許多狹縫構成氣水混合通道,濾柄頂部與濾帽連成一體,中上部有一至三個進氣水小孔,靠近底底部設有二到三個進氣水狹縫,末端孔口可進水,因氣水反沖洗使用的濾頭濾柄較長(一般≥150mm),此種濾頭又稱長柄濾頭。氣水反沖洗時,氣水可同時從濾柄上小孔和狹縫進入,由濾帽上的狹縫冒出,濾頭具體構造因型號而異。
2.濾板和濾頭的關系
對濾板要求平整,實際上是為了長柄濾頭的平整。濾板按濾格大小,分塊預制后固定在濾池底部的分格梁上,起安裝濾頭,支撐濾料作用。濾板與濾池底部有一個適當的高度空間,沖氣時在濾板下形成氣墊層,氣墊層上任何一點的壓力均相等,保證空氣和水通過濾頭時,均勻的分布在整個濾池面積上,因此長柄濾頭配氣比其他配氣方式更均勻。由于濾頭是用ABS工程塑料通過模具壓塑而成的,國產濾頭的質量也達到了很高的水平。其幾何尺寸一般可以保證,因此要保證濾頭安裝平整,必須使濾板鋪設平整。
3.長柄濾頭氣水反沖洗原理
氣水反沖洗時,只要氣壓大于反沖水壓力,空氣就匯聚在濾板下從窗戶氣墊層并逐漸增厚。當水面漸漸降至長柄管上的進氣小孔時,空氣開始經小孔流入長柄管,再通過濾帽進入濾層。如果流入的空氣量與經小孔流走的氣量相等時,水面便停止下降形成一個穩定的氣墊層;若進氣量大,小孔不足以排走進入的空氣量,水面會繼續下降至濾柄下降至濾柄下部的狹縫處,這是剩余的空氣就經過狹縫流入濾柄。由于長柄濾頭的狹縫是長條形的,其進氣面積隨水位下降而增大,且總面積比進氣小孔又大很多,因此不僅足以排走小空中未排走的空氣量,而且可以起到控制氣墊層厚度的作用,使氣墊層不能到達長柄管底端。氣水通過濾柄,從濾帽上狹縫冒出,攪動濾料,加強了濾料的碰撞作用,使濾料難以形成泥球,污物易沖走,從而達到沖洗的目的。
4.濾板不平度對反沖洗效果的影響
在濾板平整的情況下,每個濾頭進氣小孔,狹縫標高一致,各個濾頭出氣量當然相等。如果濾板不平,在同樣的氣墊層厚度情況下,每個濾頭的進氣流量就不同,進氣狀況發生很大的變化,空氣將無法均勻的分配在濾層上,必將導致沖洗效果不佳。
當兩個濾頭標高差10mm時,進入濾頭的空氣量就差2倍,相差30mm時則為47倍,這時一個長柄濾頭的進氣量就相當于1平方米面積所以濾頭的80%進氣量,一個池子中只要有幾個這樣的濾頭就足以使空氣分配極不均勻了。
由于濾柄的進氣狹縫起到調整和控制氣墊層厚度的作用,如氣量過大,使水面低于濾柄,就可能使濾桿底端進氣不均勻,影響反沖洗效果。因此規定濾板的水平度在±1mm以內。使用長柄濾頭氣水反沖洗濾池,必須按照科學的方法,嚴格控制進水,進氣流量,發生脈沖,跑砂等現象應及時解決,不能憑經驗,憑感覺操作。只要解決好這些問題,氣水反沖洗技術就可以取得良好的經濟效益。
