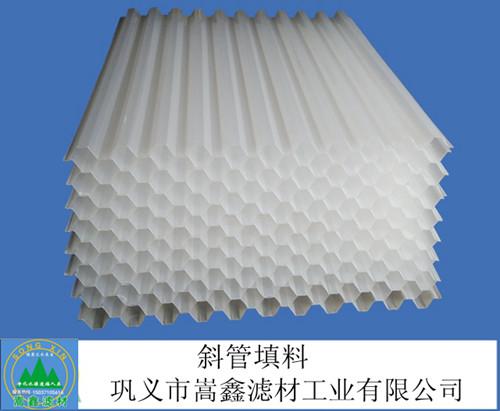

斜管填料
水處理沉淀池六角形蜂窩斜管填料外觀形狀有斜管和直管兩種形式,材質有PP、PVC、玻璃鋼三種。斜管填料主要用于給排水工程中水口除砂,工業和生活用水沉淀,污水沉淀,隔油及尾礦濃縮處理,也可用于舊池改造,主要特點:濕周大,水力半徑小,層流狀態好,顆粒沉淀不受絮凝水流干擾。直管用于塔式生物濾池,高負荷生物濾池和淹沒式生物濾池(又稱接觸氧化池),以及生物轉盤的微生物載體,主要對工業有機廢水,城市污水進行生化處理,處理效率高于活性污泥池,占地面積小;曝氣強度低于活性污泥,且不需要污泥回流;污泥量小,適應性強,大大減少了污泥脫水后的處理工作量。
蜂窩斜管填料的發展歷史;
蜂窩斜管填料沉淀的基本原理是“淺層沉淀”.這一概念很早就被提出,在醫學資料上亦早有利用斜管加速血液沉降的報導。蜂窩斜管填料是近幾十年來各國不少給水排水工作者在努力探討 “淺層沉淀”的應用,通過實踐和理論研究,獲得了蜂窩斜管填料沉淀技術的發展,從資料中我們可以看到不少涉及淺層沉淀的有關論述,通過這些資料的分析,我們可以看出由淺層沉淀的概念發展至多層多格和蜂窩斜管填料技術的過程。早在1880年英國即有幾種重力式分層沉淀設備的商業產品。1889年馮·貝司吐享( Von"Beohtolsheim)及賴伐爾 ( deLaval )曾提出“薄層分布”的沉淀概念并按此設計了蜂窩斜管填料沉淀設備。
六角蜂窩斜管填料性能用途特點;
1、蜂窩斜管處理效率高于活性污泥法,一般水力負荷為100-200米3/米2·日有機負荷為2000-5000克/米3,因此縮小了占地面積。
2、曝氣強度低于活性污泥法,且不需污泥回流,故能降低動力消耗及簡化管理。
3、斜管能有效減少污泥量,減少了污泥脫水等后處理工作量。
4、斜管產生的污泥沉降性好,有利于后段懸浮物的去除。
5、斜管適應性強,能適應不同水質的范圍大,對水質、水量突變的沖擊負荷的忍耐力強,維持穩定的處理效果。
6、斜管只要進行科學的運行管理,定期進行沖洗排污,一般不會引起堵塞。
六角蜂窩斜管填料外形規格技術參數;
產品材質名稱 |
斜管內切圓直徑(mm) |
單組斜管外型尺寸(長×寬×高) |
傾斜角度 |
片材厚度(mm) |
||||
基本尺寸 |
誤差 |
基本尺寸單位mm |
誤差 |
基本尺寸 |
誤差 |
基本尺寸 |
誤差 |
|
PE乙丙共聚 材質 PP聚丙烯 材質 |
25 |
±1.5 |
1000×1000×866 |
長±10 寬±10 斜高±10 |
60° |
±2° |
0.4-0.5 |
±0.05 |
35 |
±1.5 |
0.4-0.5 |
±0.06 |
|||||
50 |
±2.5 |
0.4-0.5 |
±0.07 |
|||||
80 |
±5-10 |
0.6-0.8 |
±0.1 |
|||||
PVC聚氯乙烯 材質 |
25 |
±1.5 |
0.3-0.5 |
±0.05 |
||||
30 |
±1.5 |
0.4-0.5 |
±0.05 |
|||||
35 |
±1.5 |
0.4-0.6 |
±0.05 |
|||||
50 |
±2.5 |
0.4-0.5 |
±0.06 |
|||||
FRP玻璃鋼 材質 |
35 |
±5-10 |
0.4-0.5 |
±0.1 |
||||
50 |
±5-10 |
0.45-0.6 |
±0.1 |
|||||
80 |
±5-10 |
0.6-0.8 |
±0.1 |
蜂窩斜管填料規格型號參考表:
規格(孔徑) |
片厚(mm) |
片/平方 |
25mm |
0.4~0.5 |
45-50 |
35mm |
0.4~0.5 |
40-44 |
50mm |
0.45~-0.5 |
30-32 |
80mm |
0.5~0.8 |
18-20 |
六角形蜂窩斜管填料安裝施工注意事項:
1、由于蜂窩斜管填料比重為0.92略小于水,應用?10mm的螺紋鋼或圓鋼拉筋固定在填料上方,防止其松動上浮,鋼筋和角鋼均采用環氧煤瀝青防腐。
2、圖示a板必須安裝,否則極易造成六角蜂窩填料傾斜,甚至倒塌!

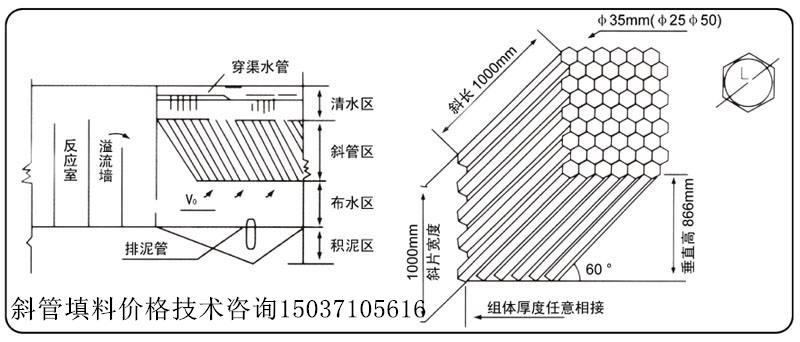

六角蜂窩填料安裝施工圖:
六角形蜂窩斜管填料安裝程序;
1、沉淀池底部排泥管安裝
蜂窩斜管沉淀池安裝順序一般從底部開始,先完成底部的排泥管道系統的安裝,確保排泥管道開孔符合設計要求、固定牢靠,檢查無誤后,才允許進入下一道安裝工序。
2、完成填料支架安裝;
根據蜂窩斜管沉淀池填料支架安裝施工圖,先將填料支架安裝到位,檢查所有焊接結點牢靠、支架強度足以承受填料重量,并在支架表面完成防腐處理;
六角形蜂窩斜管填料燙接:
燙接方法
現場準備:
1、燙接電源、電纜準備;
2、準備好200w電烙鐵1支;
3、操作人員到位、監護人員到位;
4、蜂窩斜管填料燙接完成后體積龐大將占很大空間,提前預留堆放場地;
燙接操作:
1、打開六角蜂窩填料包裝,將第一片蜂窩斜管平放于地面,取第二片斜管填料置于第一片填料之上,檢查蜂窩斜管填料的切口,必須保證60°角、并呈六角蜂窩狀,檢查無誤后開始燙接粘接點;
2、在六角蜂窩兩端所有平面接點全部要燙接,兩側兩片平面合縫處要求燙接四點以上,在兩片斜管填料平面中間要求焊接四點以上,確保焊接牢固;
六角形蜂窩斜管填料訂貨須知:
訂貨需明確所需蜂窩斜管的規格、材質、數量等。
